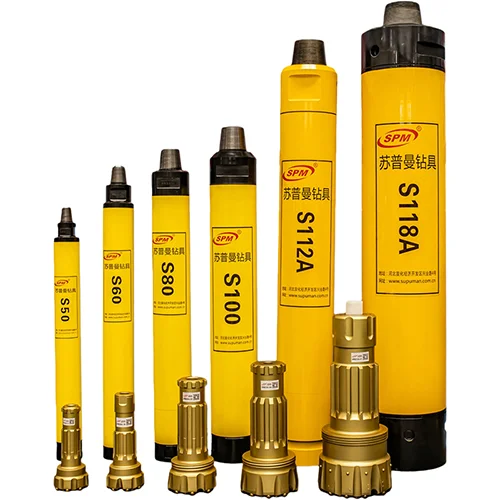

Serie SPM-S Martillo DTH para Perforación de Pozo Profundo
Martillos de fondo DTH para perforación en roca dura profunda con alta presión de aireLos martillos DTH de perforación de pozo profunda de la serie SPM-S son ampliamente usados y adecuados para la perforación eficiente de rocas duras en pozos de agua hidrológicos, pozos geotérmicos, pozos de petróleo y gas, pozos de metano de lecho de carbón y otros proyectos de ingeniería.
Características
- Resistencia a obstrucciones: Los usuarios que comentaron sobre el martillo y las pruebas realizadas demuestran una probabilidad muy baja de obstrucción, incluso al atravesar capas de agua.
- Alta eficiencia: Cada golpe aporta una alta energía de impacto y una alta frecuencia, lo que mejora la eficiencia operativa en más de un 15 % en comparación con productos anteriores.
- Larga vida útil: Los componentes están tratados para resistir la fatiga y la corrosión, lo que prolonga su vida útil aproximadamente un 20 % con respecto a modelos anteriores.
- Extracción confiable del material excavado: Diseñado para perforación de pozo profundo. La admisión de aire ajustable garantiza una evacuación eficiente de los materiales excavados.
Modelos disponibles

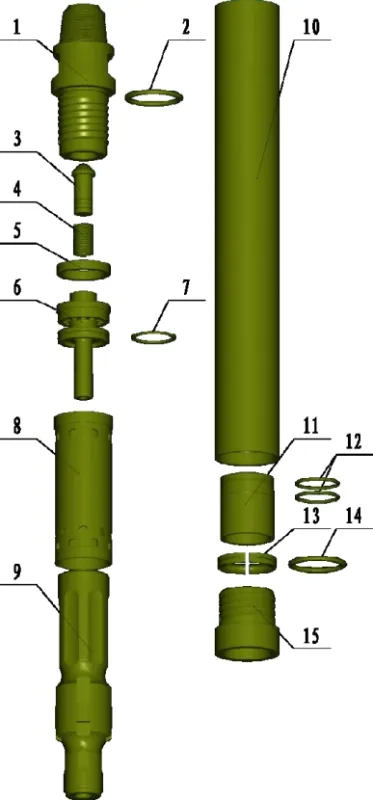

- Sub superior
- Sub superior con o-ring
- Válvula de retención (dart)
- Resorte de la válvula de retención
- Anillo de goma
- Válvulas rígidas
- Válvulas rígidas con o-ring
- Cilindro interno
- Pistón
- Camisa del pistón
- Manguito guía
- Manguito guía con o-ring
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø140-Ø152 |
| Longitud del martillo, mm | 1143 |
| Diámetro exterior del martillo, mm | Ø125 |
| Peso, kg | 78 |
| Presión de trabajo, MPa | 1.0-2.4 |
| Consumo de aire, m³/min | 7.5@1.0MPa;11.5@1.7MPa |
| Frecuencia de impacto, golpes/min | 840-1500 |
| Rosca de conexión (broca) | DHD350 |
| Rosca de conexión (tubería de perforación) | API 2 3/8' REG Pin |
| Vástago de broca compatible | SPMS50,SPM55A,DHD350 (sin válvula de pie) |

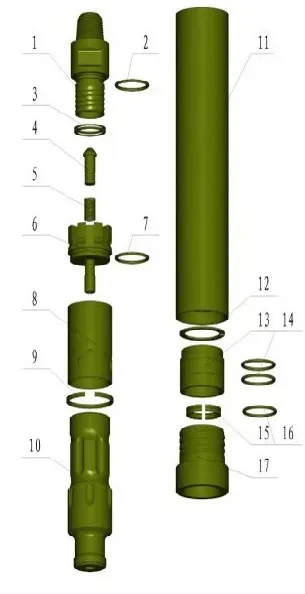

- Sub superior
- Sub superior con o-ring
- Anillo de compresión
- Válvula de retención (dart)
- Resorte de la válvula de retención
- Válvulas rígidas
- Válvulas rígidas con o-ring
- Cilindro interno
- Anillo de retención
- Pistón
- Camisa del pistón
- Anillo elástico (Circlip)
- Manguito guía
- Manguito guía con o-ring
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø165-Ø305 |
| Longitud del martillo, mm | 1372 |
| Diámetro exterior del martillo, mm | Ø152 |
| Peso, kg | 92 |
| Presión de trabajo, MPa | 1.0-2.1 |
| Consumo de aire, m³/min | 21.5@1.7MPa;32.5@2.4MPa |
| Rosca de conexión (broca) | DHD360 |
| Rosca de conexión (tubería de perforación) | API 3 1/2' REG Pin |
| Vástago de broca compatible | SPMS60,SPM65A,SPM360,DHD360 (sin válvula de pie) |

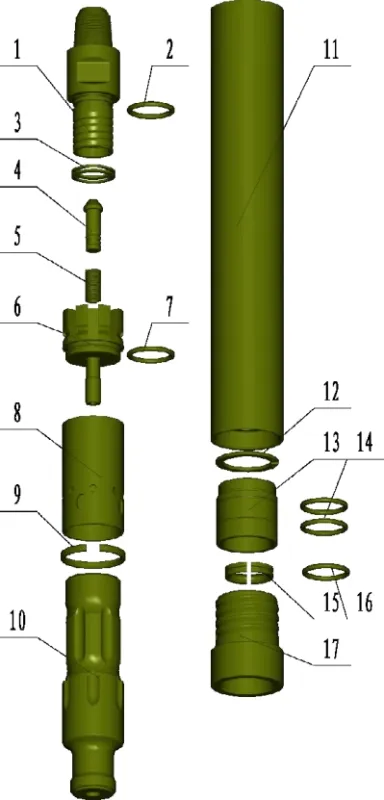

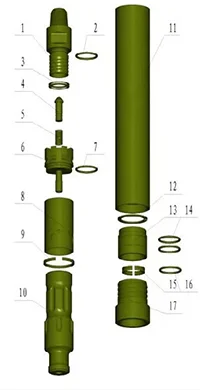

- Sub superior
- Sub superior con o-ring
- Anillo de compresión
- Válvula de retención (dart)
- Resorte de la válvula de retención
- Válvulas rígidas
- Válvulas rígidas con o-ring
- Cilindro interno
- Anillo de retención
- Pistón
- Camisa del pistón
- Anillo elástico (Circlip)
- Manguito guía
- Manguito guía con o-ring
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø203-Ø254 |
| Longitud del martillo, mm | 1450 |
| Diámetro exterior del martillo, mm | Ø186 |
| Peso, kg | 215 |
| Presión de trabajo, MPa | 0.8-3.0 |
| Consumo de aire, m³/min | 27.8@1.7MPa;36@2.4MPa |
| Rosca de conexión (broca) | DHD380 |
| Rosca de conexión (tubería de perforación) | API 4 1/2' REG Pin |
| Vástago de broca compatible | SPMS80,SPM380,SPM85A,DHD380 (sin válvula de pie) |
- Sub superior
- Sub superior con o-ring
- Anillo de compresión
- Válvula de retención (dart)
- Resorte de la válvula de retención
- Válvulas rígidas
- Válvulas rígidas con o-ring
- Cilindro interno
- Anillo de retención
- Pistón
- Camisa del pistón
- Anillo elástico (Circlip)
- Manguito guía
- Manguito guía con o-ring
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø251-Ø381 |
| Longitud del martillo, mm | 1552 |
| Diámetro exterior del martillo, mm | Ø229 |
| Peso, kg | 350 |
| Presión de trabajo, MPa | 1.0-3.0 |
| Consumo de aire, m³/min | 45.4@1.7MPa;67.9@2.4MPa |
| Rosca de conexión (broca) | S100 |
| Rosca de conexión (tubería de perforación) | API 5 1/2' REG Pin |
| Vástago de broca compatible | SPM-S100 |

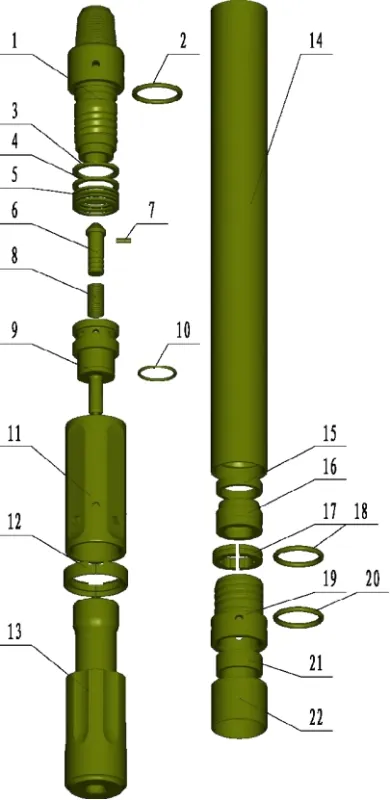

- Sub superior
- Sub superior con o-ring
- Anillo de acero
- Espaciador
- Anillo de compresión
- Válvula de retención (dart)
- Pasador de retención del tubo de alimentación
- Resorte de la válvula de retención
- Válvulas rígidas
- Válvulas rígidas con o-ring
- Cilindro interno
- Anillo de retención
- Pistón
- Camisa del pistón
- Anillo de goma
- Manguito guía
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
- Sub impulsor con o-ring
- Anillo de goma
- Retenedor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø311-Ø508 |
| Longitud del martillo, mm | 2110 |
| Diámetro exterior del martillo, mm | Ø275 |
| Peso, kg | 670 |
| Presión de trabajo, MPa | 1.0-3.0 |
| Consumo de aire, m³/min | 54@1.7MPa;78@2.4MPa |
| Rosca de conexión (broca) | S112A |
| Rosca de conexión (tubería de perforación) | API 7 5/8' REG Pin |
| Vástago de broca compatible | SPM112A |

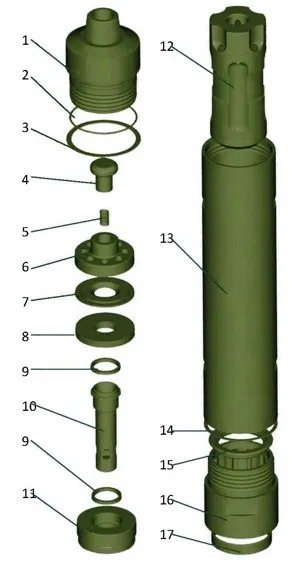

- Sub superior
- Sub superior con o-ring
- Arandela de desarme
- Anillo de retención
- Resorte
- Cubierta de la válvula
- Cubierta del amortiguador
- Amortiguador de compresión
- Amortiguador del tubo
- Tubo de control
- Soporte del tubo
- Pistón
- Camisa del pistón
- Arandela de desarme
- Anillo de retención de la broca
- Sub impulsor
- Rodamiento del sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø457-Ø660 |
| Longitud del martillo, mm | 2190 |
| Diámetro exterior del martillo, mm | Ø406 |
| Peso, kg | 1450 |
| Presión de trabajo, MPa | 1.0-2.4 |
| Consumo de aire, m³/min | 74@1.7MPa;90@2.0MPa |
| Rosca de conexión (broca) | N180 |
| Rosca de conexión (tubería de perforación) | API 8 5/8' REG Pin |
| Vástago de broca compatible | SPM-S180,N180 |
