Serie SPM-DHD Martillo DTH con Válvula de Pie
Martillos de fondo (DTH) con válvula de pie para perforación en formaciones rocosas duras a muy duras, con alta presión de aireLos martillos DTH de la serie SPM-DHD están diseñados para condiciones geológicas complejas y específicamente para perforaciones geotécnicas.
Gracias a la precisión en la rectitud de la perforación y a su operación estable, los martillos DTH son ampliamente utilizados por empresas de construcción y perforación.
El preciso control de la presión del aire garantiza que los martillos trabajen con una alta eficiencia de perforación, lo que reduce significativamente las alteraciones en los cimientos circundantes. Gracias a ello, representan una solución segura y respetuosa con el medio ambiente para proyectos de infraestructura urbana.

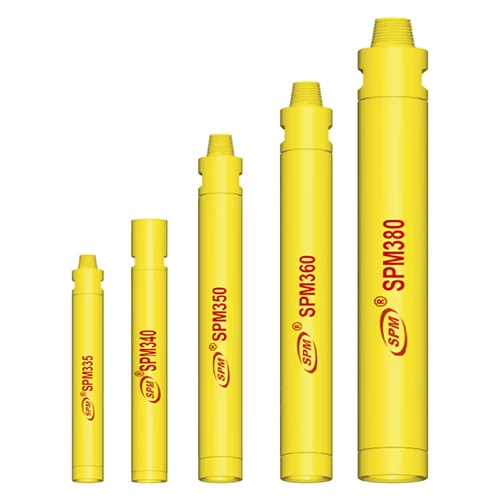

El producto está disponible en cinco tamaños (SPM335, SPM340, SPM350, SPM360 y SPM380). La elección del equipo adecuado depende del diámetro del pozo y las condiciones del terreno, lo que garantizará una extracción eficiente del material excavado.
- La conexión frontal del revestimiento exterior está expuesto a desgaste. El diseño reversible permite la rotación del revestimiento para prolongar la vida útil
- El mantenimiento profesional con kits estandarizados permite reparar y reutilizar la gran mayoría de los componentes internos del martillo, lo que extiende su eficiencia y vida útil. Dado que el costo del kit equivale apenas al 10 % del precio de un martillo nuevo, los costos totales de perforación se reducen drásticamente

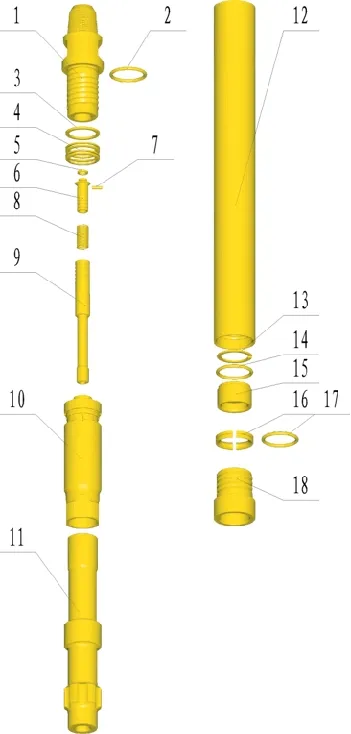

- Sub superior
- Sub superior con o-ring
- Espaciador
- Anillo de compresión
- Sello de válvula
- Válvula de retención
- Pasador del retén del tubo de alimentación
- Resorte de la válvula de retención
- Guía de válvula
- Cilindro interno
- Pistón
- Camisa del pistón
- Anillo elástico (Circlip)
- Manguito guía con o-ring
- Manguito guía
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø90-Ø100 |
| Longitud del martillo, mm | 908 |
| Diámetro exterior del martillo, mm | Ø81 |
| Peso, kg | 21.8 |
| Presión de trabajo, MPa | 0.8-2.1 |
| Consumo de aire, m³/min | 4.3-14.2 |
| Energía de impacto, J | 205 |
| Frecuencia de impacto, golpes/min | 950-1500 |
| Rosca de conexión (a la broca) | DHD3.5 |
| Rosca de conexión (a la tubería de perforación) | API 2 3/8’ REG Pin |
| Vástago de broca compatible | SPM335-90/100 |

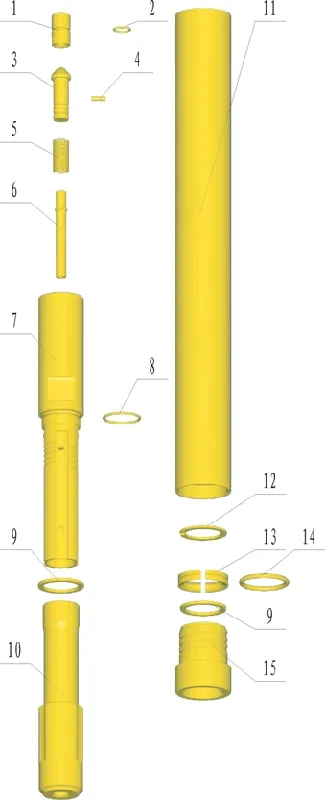

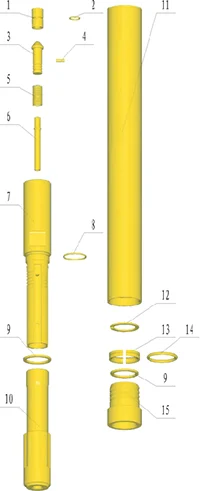

- Juego de estranguladores
- Juego de estranguladores con o-ring
- Válvula de retención
- Pasador del retén del tubo de alimentación
- Resorte de la válvula de retención
- Guía de válvula rígida
- Cilindro interior
- Cilindro interior con o-ring
- Anillo de acero
- Pistón
- Camisa del pistón
- Anillo de retención del pistón
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø105-Ø130 |
| Longitud del martillo, mm | 1052 |
| Diámetro exterior del martillo, mm | Ø92 |
| Peso, kg | 38 |
| Presión de trabajo, MPa | 0.8-2.1 |
| Consumo de aire, m³/min | 3.5-18 |
| Energía de impacto, J | 304 |
| Frecuencia de impacto, golpes/min | ≥800 |
| Rosca de conexión (a la broca) | DHD340 |
| Rosca de conexión (a la tubería de perforación) | API 2 3/8’ REG Box |
| Vástago de broca compatible | SPM340-105/110/115/120/130 |

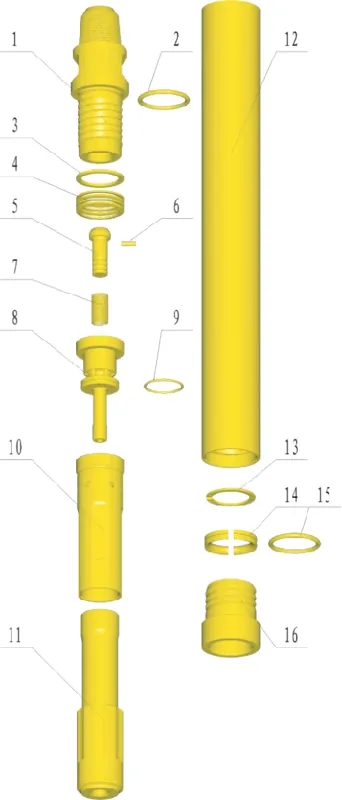

- Sub superior
- Sub superior con o-ring
- Espaciador
- Anillo de compresión
- Válvula de retención
- Pasador de retención del tubo de alimentación
- Resorte de la válvula de retención
- Válvulas rígidas
- Válvula rígida con o-ring
- Cilindro interno
- Pistón
- Camisa del pistón
- Anillo de retención del pistón
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø130-Ø152 |
| Longitud del martillo, mm | 1387 |
| Diámetro exterior del martillo, mm | Ø117 |
| Peso, kg | 69 |
| Presión de trabajo, MPa | 0.8-2.1 |
| Consumo de aire, m³/min | 5.7-18 |
| Energía de impacto, J | 590 |
| Frecuencia de impacto, golpes/min | 810-1470 |
| Rosca de conexión (broca) | DHD350 |
| Rosca de conexión (tubería) | API 3 1/2’ REG Pin |
| Vástago de broca compatible | SPM350-130/140/152 |

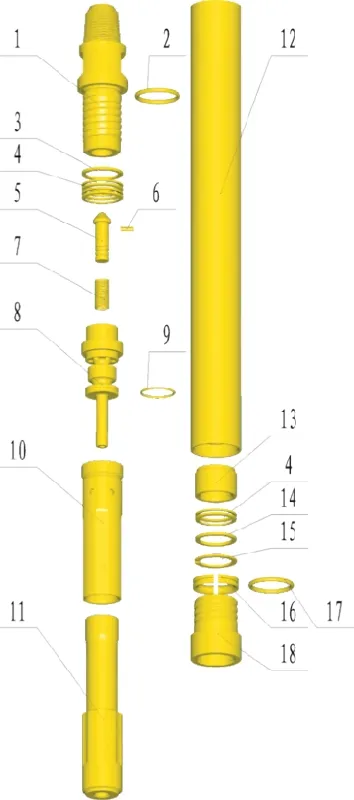

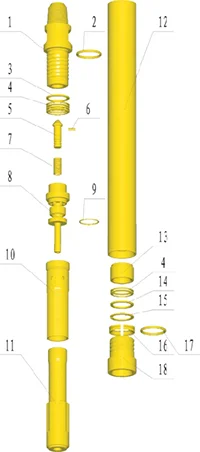

- Sub superior
- Sub superior con o-ring
- Anillo de acero
- Anillo de compresión
- Válvula de retención
- Pasador de retención del tubo de alimentación
- Resorte de la válvula de retención
- Válvulas rígidas
- Válvulas rígidas con o-rings
- Cilindro interno
- Pistón
- Camisa del pistón
- Manguito guía
- Espaciador
- Anillo elástico (Circlip)
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø152-Ø305 |
| Longitud del martillo, mm | 1450 |
| Diámetro exterior del martillo, mm | Ø136 |
| Peso, kg | 126 |
| Presión de trabajo, MPa | 1.0-2.1 |
| Consumo de aire, m³/min | 8.5-25 |
| Energía de impacto, J | 822 |
| Frecuencia de impacto, golpes/min | 820-1475 |
| Rosca de conexión (broca) | DHD360 |
| Rosca de conexión (tubería) | API 3 1/2' REG Pin |
| Vástago de broca compatible | SPM360-152/165/178/194/203/216/230/254/305 |
- Sub superior
- Sub superior con o-ring
- Sub superior con o-ring
- Anillo de acero
- Anillo de compresión
- Válvula de retención
- Resorte de la válvula de retención
- Revestimiento
- Válvulas rígidas
- Válvulas rígidas con o-ring
- Cilindro interno
- Anillo de retención
- Pistón
- Camisa del pistón
- Anillo de goma
- Anillo de retención de la broca
- Anillo de retención de la broca con o-ring
- Sub impulsor
Parámetros Técnicos
| Diámetro de perforación, mm | Ø203-Ø350 |
| Longitud del martillo, mm | 1551 |
| Diámetro exterior del martillo, mm | Ø181 |
| Peso, kg | 208 |
| Presión de trabajo, MPa | 1.0-2.1 |
| Consumo de aire, m³/min | 12-31 |
| Energía de impacto, J | 1560 |
| Frecuencia de impacto, golpes/min | 860-1510 |
| Rosca de conexión (broca) | DHD380 |
| Rosca de conexión (tubería) | API 4 1/2' REG Pin |
| Vástago de broca compatible | SPM380-203/216/230/245/254/305/311/350 |
En condiciones normales de perforación, los componentes externos e internos de los martillos DTH están sujetos a desgaste y fatiga, respectivamente. Los externos se desgastan debido al barrido de aire, mientras que los internos pueden alcanzar sus límites de fatiga. Para contrarrestar el desgaste en la conexión frontal del revestimiento exterior, muchos martillos de la serie SPM-DHD incorporan revestimientos reversibles. Los kits de mantenimiento permiten reparar el martillo y reutilizar la mayoría de sus componentes internos, lo que prolonga su vida útil y reduce significativamente los costos totales de perforación, ya que el kit cuesta aproximadamente el 10 % de un martillo nuevo.
Los martillos SPM-DHD son diseñados para ser instalados con barras de perforación, adaptadores y otros equipos. Se utilizan con fuerza de avance y tracción, velocidad de rotación, torque, presión de aire lubricado y caudal adecuados. Son aptos para prácticamente toda perforación en roca
