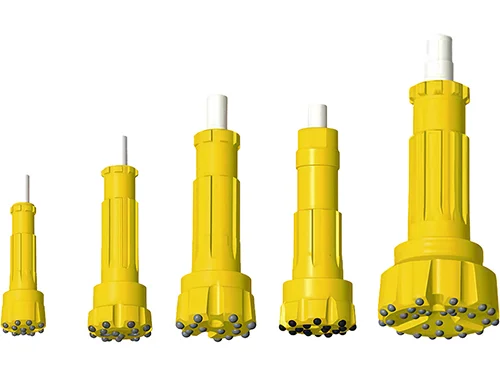

Serie DHD Brocas DTH

Brocas DTH para minería, canteras y perforación de exploración
Brocas DTH
  • Brocas DTH
  • Brocas DTH
  • Brocas DTH
  • Brocas DTH
  • Brocas DTH
  • Brocas DTH
  • Brocas DTH

SPM ofrece una gama completa de brocas DTH, diseñadas con precisión para adaptarse a los distintos escenarios de perforación. Los productos cuentan con amplias ranuras de lavado frontales y un diseño de flujo concentrado para acelerar la circulación de aire, reduce el desgaste y aumenta la durabilidad. Fabricadas con acero aleado de alta resistencia son mecanizadas con precisión y sometidas a un tratamiento térmico superficial, junto con botones de aleación altamente resistentes al desgaste, estas brocas garantizan una mayor vida útil y una eficiencia operativa superior.

Las brocas de la serie DHD cumplen con las especificaciones estándar de la industria y son totalmente compatibles con otras herramientas de perforación DHD de la misma marca, lo que resulta en soluciones operativas flexibles para diversas configuraciones de equipos. Los siguientes tipos básicos de brocas están optimizados para diferentes características de la roca y condiciones de trabajo.

Solicitar Cotización
Diseños de Cabezales de Broca
  • Diseño Convexo (con Botones Balísticos)

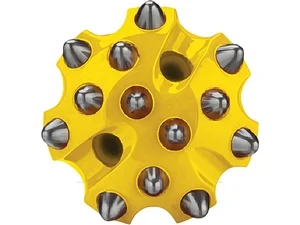

    Diseño Convexo (con Botones Balísticos)

    Cuenta con una estructura tipo falda con botones de aleación que mejora la extracción del material excavado, acelera la penetración en capas de arcilla y reduce el desgaste por trituración repetida. La doble hilera de botones exteriores se adapta a brocas de diámetro ≥178 mm (7 pulgadas). Es adecuado para rocas duras y abrasivas, así como para diversas formaciones, especialmente en estratos fracturados o sueltos.

    Formaciones típicas: Granito (220 MPa / 32.000 psi), Caliza Dura (200 MPa / 29.000 psi), Basalto (300 MPa / 43.500 psi)

  • Diseño Plano (con Botones Esféricos)

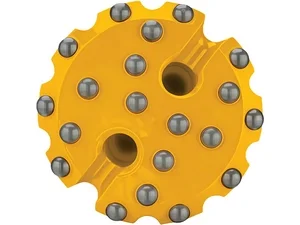

    Diseño Plano (con Botones Esféricos)

    Optimizado para rocas abrasivas de dureza muy alta, es adecuado para todo tipo de formaciones, especialmente en capas abrasivas con alto contenido de sílice.

    Formaciones típicas: Granito (220 MPa / 32.000 psi), Caliza Dura (200 MPa / 29.000 psi), Basalto (300 MPa / 43.500 psi)

  • Diseño con Botones Balísticos de Borde Plano

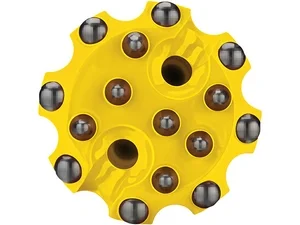

    Diseño con Botones Balísticos de Borde Plano

    Combina botones esféricos y balísticos planos para equilibrar la resistencia al desgaste y la capacidad de fractura de la roca. Es adecuado para rocas semiduras y abrasivas, optimizado para perforación de alta productividad.

    Formaciones típicas : Granito (220 MPa / 32.000 psi), Caliza Dura (200 MPa / 29.000 psi), Basalto (300 MPa / 43.500 psi)

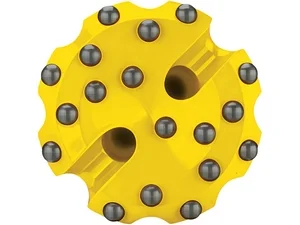

  • Diseño Cóncavo
    Diseño Cóncavo

    El diseño mejora significativamente la verticalidad del pozo y reduce la desviación. Es adecuado para rocas duras y abrasivas, así como para todo tipo de formaciones, especialmente en estratos fracturados o sueltos, y para proyectos que requieren alta precisión vertical. Se adapta a brocas de diámetro >178 mm (7 pulgadas).

    Formaciones típicas : Granito (220 MPa / 32.000 psi), Caliza Dura (200 MPa / 29.000 psi), Basalto (300 MPa / 43.500 psi)

Tipos de Botones
    • Botón Esférico

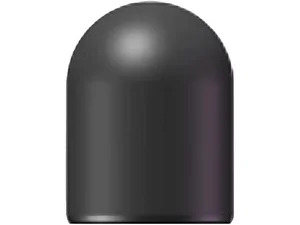

      Botón Esférico

      Amplia adaptabilidad para rocas muy abrasivas y extremadamente duras.

    • Botón Semibalístico

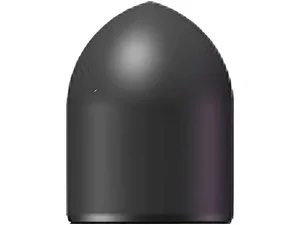

      Botón Semibalístico

      Para roca dura, de abrasividad media y que requiere una alta velocidad de perforación.

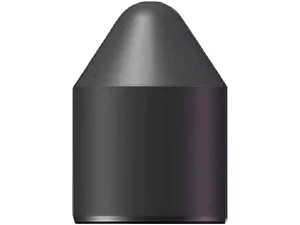

    • Botón Balístico
      Botón Balístico

      Para roca semidura y abrasividad media que requiere una velocidad de perforación rápida.

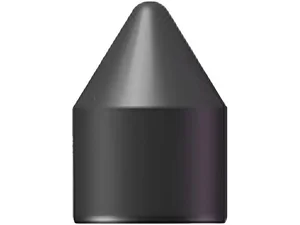

    • Botón Puntiagudo
      Botón Puntiagudo

      Para roca blanda, de penetración rápida, principalmente para brocas de anclaje.

    • Botón Plano

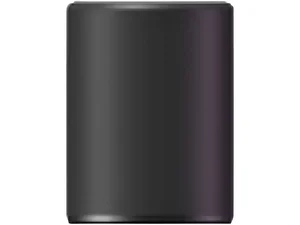

      Botón Plano

      Protege el diámetro de la broca durante la perforación de agujeros profundos o en operaciones que requieren un tamaño de perforación preciso, reduciendo el desgaste del cuerpo de la broca.

Parámetros Técnicos

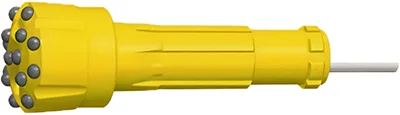

Vástago SPM335 (Martillos TD35, DHD3.5)
Vástago SPM335 (Martillos TD35, DHD3.5)
SPM
N/P		 Diámetro, mm Configuración de botones
(N°. x diam., mm)		 Ángulo de calibre, ° Orificios de barrido Peso aprox., kg
Ext. Int. Frontal Cono Ext. Int. Cono
Cara plana - botones esféricos
335-90Q 90 8x13   7x12   35     2 5.8
335-95Q 95 8x14   7x12   35     2 5.9
335-100Q 100 8x14   7x13   35     2 6.1
335-105Q 105 8x14   8x13   35     2 6.3
Cara convexa - botones balísticos
335-90D 90 6x13 3x12 2x12   45 20   2 5.8
335-95D 95 6x14 3x12 3x12   45 20   2 5.9
335-100D 100 6x14 3x13 4x12   35 20   2 6.1
335-105D 105 6x14 3x13 4x12   35 20   2 6.3
Cara plana - botones esféricos en el calibre & balísticos en el centro
335-90S 90 8x13   7x12   35     2 5.8
335-95S 95 8x14   7x12   35     2 5.9
335-100S 100 8x14   7x13   35     2 6.1
335-105S 105 8x14   8x13   35     2 6.3
Configuración: vástago coincidente SPM335-19

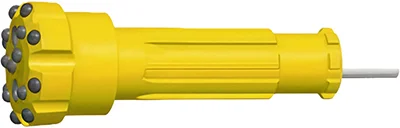

Vástago SPM340 (Martillos DHD4, DHD340A)
Vástago SPM340 (Martillos DHD4, DHD340A)
SPM N/P Diámetro, mm Configuración de botones (N°. x diam., mm) Ángulo de calibre, ° Orificios de barrido Peso aprox., kg
Ext. Int. Frontal Cono Ext. Int. Cono
Cara plana - botones esféricos
340-105Q 107 8x14   7x13   35     2 8.6
340-115Q 115 8x14   7x13   35     2 8.8
340-120Q 120 8x14   8x13   35     2 9
340-130Q 130 8x14   8x13   35     2 9.6
Cara convexa - botones balísticos
340-105D 107 7x14 4x13 2x13   35 15   2 8.6
340-115D 115 7x14 4x13 2x13   35 15   2 8.8
340-120D 120 8x14 4x13 3x13   35 15   2 9
340-130D 130 8x14 4x13 3x13   35 15   2 9.6
Cara plana - botones esféricos en el calibre & balísticos en el centro
340-105S 107 8x14   7x13   35     2 8.6
340-115S 115 8x14   7x13   35     2 8.8
340-120S 120 8x14   8x13   35     2 9
340-130S 130 8x14   8x13   35     2 9.6
Configuración: vástago coincidente SPM340-18

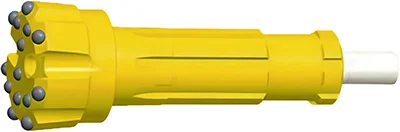

Vástago SPM350 (Martillos DHD5, DHD350R, COP54)
Vástago SPM350 (Martillos DHD5, DHD350R, COP54)
SPM N/P Diámetro, mm Configuración de botones (N°. x diam., mm) Ángulo de calibre, ° Orificios de barrido Peso aprox., kg
Ext. Int. Frontal Cono Ext. Int. Cono
Cara plana - botones esféricos
350-130Q 130 7x16 0 7x14 0 35 0 0 2 15.7
350-140Q 140 7x16 0 7x14 0 35 0 0 2 16
350-152Q 152 8x16 0 8x14 0 35 0 0 2 17.8
350-165Q 165 8x16 0 9x16 0 35 0 0 2 18.2
350-178Q 178 8x16 0 9x16 0 35 0 0 2 19.8
Cara convexa - botones balísticos
350-130D 130 7x16 4x14 3x14 0 35 15 0 2 15.7
350-140D 140 7x16 4x14 3x14 0 35 15 0 2 16
350-152D 152 8x16 4x14 4x14 0 35 15 0 2 17.8
350-165D 165 8x16 4x14 5x14 0 35 15 0 2 18.2
350-178D 178 8x16 4x16 5x16 0 35 15 0 2 19.6
Cara plana - botones esféricos en el calibre & balísticos en el centro
350-130Q 130 7x16 0 7x14 0 35 0 0 2 15.7
350-140Q 140 7x16 0 7x14 0 35 0 0 2 16
350-152Q 152 8x16 0 8x14 0 35 0 0 2 17.8
350-165Q 165 8x16 0 9x16 0 35 0 0 2 18.2
350-178Q 178 8x16 0 9x16 0 35 0 0 2 19.8
Configuración: vástago coincidente SPM350-18

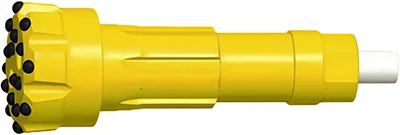

Vástago SPM360 (Martillos DHD6, DHD360, COP64)
Vástago SPM360 (Martillos DHD6, DHD360, COP64)
SPM N/P Diámetro, mm Configuración de botones (N°. x diam., mm) Ángulo de calibre, ° Orificios de barrido Peso aprox., kg
Ext. Int. Frontal Cono Ext. Int. Cono
Cara plana - botones esféricos
360-152Q 152 8x16 0 11x14 0 35 0 0 2 23.5
360-165Q 165 8x16 0 10x16 0 35 0 0 2 25
360-171Q 171 9x16 0 10x16 0 35 0 0 3 25.8
360-178Q 178 8x16 0 11x16 0 35 0 0 2 27
360-194Q 194 9x16 0 12x16 0 35 0 0 3 29
Cara convexa - botones balísticos
360-165Q 165 8x16 4x16 6x16 0 35 15 0 2 25
360-171Q 171 9x16 6x16 4x16 0 35 15 0 3 25.8
360-178Q 178 8x16 4x16 6x16 0 35 15 0 2 27
360-194Q 194 9x16 6x16 6x16 0 35 15 0 3 29
Cara plana - botones esféricos en el calibre & balísticos en el centro
360-171A 171 9x16 0 6x16 4x16 35 0 -15 3 25.8
360-178A 178 8x16 0 4x16 6x16 35 0 -15 2 27
360-194A 194 9x16 0 6x16 6x16 35 0 -15 3 29
360-203A 203 9x16 0 6x16 7x16 35 0 -15 3 35
360-216A 216 9x16 0 6x16 7x16 35 0 -15 3 36
360-219A 219 9x16 0 6x16 7x16 35 0 -15 3 37.2
360-230A 230 9x16 0 9x16 7x16 35 0 -15 3 40
360-241A 241 12x18 0 9x18 8x16 35 0 -15 3 46
360-254A 254 12x16 0 9x16 8x16 35 0 -15 3 50
360-300A 300 12x18 0 12x16 9x16 35 0 -15 0 58
360-305A 305 12x18 0 12x16 9x16 35 0 -15 3 64
Configuración: vástago coincidente SPM360-19

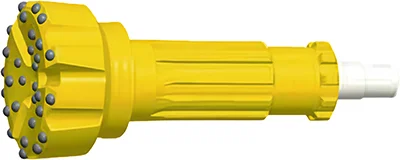

Vástago SPM380 (Martillos DHD8, DHD380M)
Vástago SPM380 (Martillos DHD8, DHD380M)
SPM N/P Diámetro, mm Configuración de botones (N°. x diam., mm) Ángulo de calibre, ° Orificios de barrido Peso aprox., kg
Ext. Int. Frontal Cono Ext. Int. Cono
Cara convexa - botones balísticos
380-203 203 8x18 0 6x18 6x16 35 0 -15 2 48
380-216 216 9x18 0 6x18 7x16 35 0 -15 3 49
380-219 219 9x18 0 6x18 7x16 35 0 -15 3 49.5
380-230 230 9x18 0 6x18 8x16 35 0 -15 3 50.8
380-235 235 9x18 0 6x18 8x16 35 0 -15 3 51
380-241 241 9x18 0 6x18 9x16 35 0 -15 3 51.9
380-245 245 9x18 0 6x18 9x16 35 0 -15 3 52.3
380-254 254 12x18 0 6x18 14x16 35 0 -15 3 54.5
380-273 273 12x18 0 9x18 12x16 35 0 -150 3 73.6
380-285 285 12x18 0 9x18 12x16 35 0 -15 3 77.2
380-300 300 12x18 0 9x18 12x16 35 0 -150 3 83
380-305 305 12x18 0 9x18 12x16 35 0 -150 3 84.6
380-311 311 12x18 0 9x18 12x16 35 0 -150 3 85
380-320 320 12x18 0 9x18 13x16 35 0 -150 3 88
380-325 325 12x18 0 9x18 13x16 35 0 -150 3 89.4
380-350 350 16x18 0 12x18 18x16 35 0 -150 4 92
Configuración: vástago coincidente SPM380-19
Guía de Elección
  • Escenarios de alta eficiencia: Se prefiere un diseño convexo/botón balístico. La estructura aerodinámica reduce la resistencia a la perforación y aumenta significativamente la velocidad de penetración.
  • Formaciones duras: Para formaciones de alta dureza y fuertemente abrasivas (por ejemplo, cuarcita, mineral de hierro), las brocas planas de botón esférico ofrecen botones duraderos y una estructura robusta, lo que prolonga la vida útil y reduce la frecuencia de reemplazo.
  • Requisitos estrictos de calidad: Para proyectos que requieren una verticalidad precisa y perforaciones lisas (por ejemplo, cimentaciones sobre pilotes, perforación de anclajes), los diseños cóncavos proporcionan una trayectoria de perforación estable y una mejor calidad de la perforación.

La selección de la broca debe tener en cuenta la dureza y la abrasividad de la roca, los requisitos de precisión del pozo y la compatibilidad del equipo. SPM garantiza la eficiencia y la rentabilidad óptimas del equipo en todas las condiciones de perforación. Se ofrece asesoramiento personalizado para la selección a solicitud.
