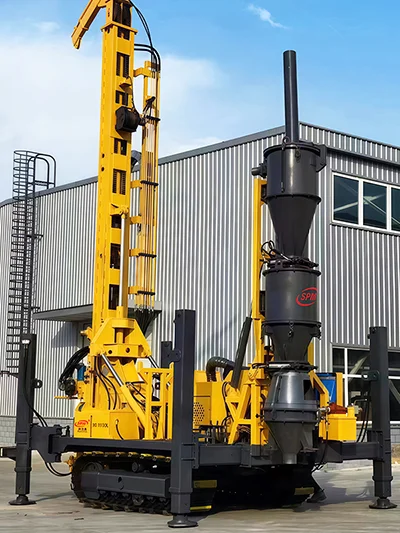

RC1200L Perforadora de Circulación Inversa
Equipos de perforación de circulación inversa (RC) para profundidades de pozos hasta 1000 m y diámetros de 105 a 800 mm.La perforadora RC alcanza profundidades máximas de hasta 1000 m y pueden funcionar en formaciones con dureza F4 a F22.
Cuenta con un motor de alta potencia y un cabezal de potencia de alto torque (24,000 N•m).
El equipo posee un chasis de orugas de accionamiento hidráulico, un martillo DTH de circulación inversa y una gran capacidad de avance y elevación.
Permite realizar perforaciones profundas y de larga distancia en formaciones rocosas duras, garantizando un rendimiento estable y duradero, así como un mantenimiento sencillo.
Equipamiento ideal para la exploración de ingeniería y las operaciones mineras a gran escala.
Parámetros Técnicos
Parámetros Básicos
| Parámetro | Especificaciones |
| Modelo del equipo | RC1200L |
| Presión y volumen de aire de trabajo | Presión: 1.6-8MPa; Volumen de aire: 16-96m³/min (Perforación con martillo DTH) |
| Dureza de la roca | F4-F22 |
| Diámetro del orificio de perforación, mm | Ø105-Ø800 |
| Profundidad de perforación, m | 1000 |
| Longitud de la tubería de perforación, m | 6 |
| Diámetro de la tubería de perforación, mm | Ø127/Ø146 |
| Ángulo de perforación, ° | 45°-90° |
| Fuerza máxima de avance, kN | 130 |
| Fuerza máxima de elevación, kN | 570 |
| Torque del cabezal, N·m | 24000/12000 |
| Velocidad de rotación, rpm | 0-86 (ajustable) / 0-172 (ajustable) |
| Tipo de desplazamiento | Sobre orugas |
| Nivel de ruido del equipo, dB | 85-90 |
| Modo de transmisión | Accionamiento hidráulico |
| Martillo DTH equipado | RC45-RC160/SPM |
| Dimensiones generales (L x AN x AL), mm | 11500x2250x3400 (sujeto a diseño) |
| Peso, kg | Aprox. 23000 (sujeto a diseño) |
Parámetros del Componente
| Cabezal de potencia | Fabricante | SPM |
| Torque máximo de salida, N·m | 24000 | |
| Velocidad de salida (régimen continuo), rpm | 0-86 (ajustable) / 0-172 (ajustable) | |
| Velocidad de aceleración rotativa (régimen intermitente), rpm | 172 | |
| Fuerza máxima de elevación, kN | 570 | |
| Fuerza máxima de avance, kN | 130 | |
| Motor | Modelo | Weichai 220 / Cummins 360 |
| Potencia, kW | 220kW / 264kW | |
| Velocidad nominal, r/min | 2200 | |
| Sistema de refrigeración | Por agua | |
| Cilindrada, L | 8.9 | |
| Capacidad del tanque de combustible, L | 200 | |
| Bomba de aceite | Modelo | L8VO140 |
| Fabricante | AVIC Liyuan | |
| Caudal, L/min | 252+252 a 1800rpm | |
| Presión máxima, MPa | 30+30 | |
| Capacidad del tanque hidráulico, L | 450 | |
| Temperatura máxima de operación, °C | 75 | |
| Winche auxiliar | Capacidad de elevación (monocable), kN | 25 |
| Diámetro del cable, mm | Ø11 | |
| Longitud del cable, m | 60 | |
| Chasis | Velocidad de desplazamiento, km/h | 6.4 |
| Capacidad de ascenso en pendiente, ° | 21 | |
| Mástil | Ángulo de perforación, ° | 45-90 |
| Recorrido de avance, mm | 7000 | |
| Deslizamiento del mástil, mm | 1900 |
