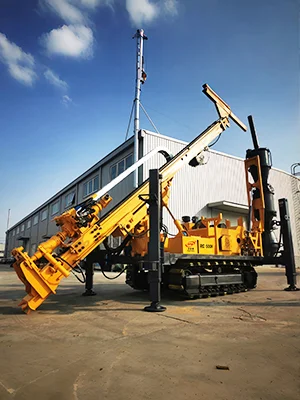

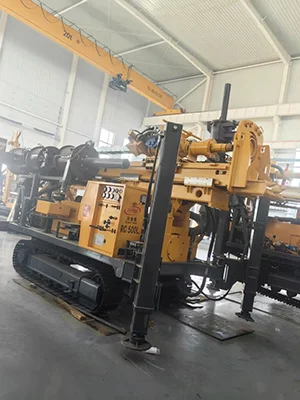

RC500L Perforadora de Circulación Inversa
Equipos de perforación de circulación inversa (RC) para profundidades de pozos hasta 400 m y diámetros de 105 a 400 mm.
Parámetros Técnicos
Parámetros Básicos
| Parámetro | Especificaciones |
| Modelo del equipo | RC500L |
| Presión y volumen de aire de trabajo | Presión: 1.2-3.5MPa; Volumen de aire: 16-55m³/min (Perforación con martillo DTH) |
| Dureza de la roca | F4-F22 |
| Diámetro del orificio de perforación, mm | ⌀105-⌀400 |
| Profundidad de perforación, m | 400 |
| Longitud de la tubería de perforación, m | 3 |
| Diámetro de la tubería de perforación, mm | ⌀102/⌀114 |
| Ángulo de perforación, ° | 45-90 |
| Fuerza máxima de avance, kN | 70 |
| Fuerza máxima de elevación, kN | 250 |
| Torque del cabezal, N·m | 10000/5000 |
| Velocidad de rotación, rpm | 0-75 (ajustable) / 0-150 (ajustable) |
| Tipo de desplazamiento | Sobre orugas |
| Nivel de ruido del equipo, dB | 85-90 |
| Modo de transmisión | Accionamiento hidráulico |
| Martillo DTH equipado | RC45 / RC55 / SPM |
| Dimensiones generales (L x AN x AL), mm | 7000x2100x2800 (sujeto a diseño) |
| Peso, kg | Aprox. 12000 (sujeto a diseño) |
Parámetros del Componente
| Cabezal de potencia | Fabricante | SPM |
| Torque máximo de salida, N=m | 10000 | |
| Velocidad de salida (régimen continuo), rpm | 0-75 (ajustable) / 0-150 (ajustable) | |
| Velocidad de aceleración rotativa (régimen intermitente), rpm | 150 | |
| Fuerza máxima de elevación, kN | 250 | |
| Fuerza máxima de avance, kN | 70 | |
| Motor | Modelo | 6BTA5.9-C180 |
| Fabricante | Cummins | |
| Potencia, kW | 132 | |
| Velocidad nominal, r/min | 2200 | |
| Sistema de refrigeración | Por agua | |
| Cilindrada, L | 5.9 | |
| Capacidad del tanque de combustible, L | 140 | |
| Bomba de aceite | Modelo | 1123733843 |
| Fabricante | PERMCO | |
| Caudal, L/min | 113+113+43 a 1800rpm | |
| Presión máxima, MPa | 21+21+26 | |
| Capacidad del tanque hidráulico, L | 240 | |
| Temperatura máxima de operación, °C | 75 | |
| Winche auxiliar | Capacidad de elevación (monocable), kN | 15 |
| Diámetro del cable, mm | Ø11 | |
| Longitud del cable, m | 60 | |
| Chasis | Velocidad de desplazamiento, km/h | 2.5 |
| Capacidad de ascenso en pendiente, ° | 21 | |
| Mástil | Ángulo de perforación, ° | 45-90 |
| Recorrido de avance, mm | 4100 | |
| Deslizamiento del mástil, mm | 1500 |
