Sistema de avance de revestimiento para perforación de sobrecarga

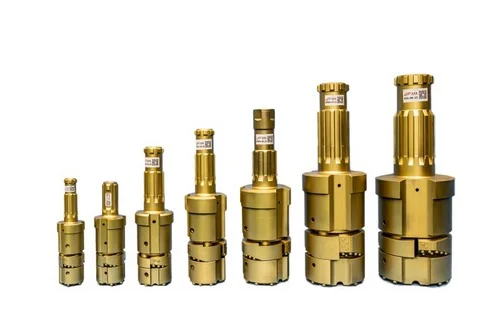

Los sistemas de revestimiento excéntrico son herramientas de perforación especializadas que se utilizan en condiciones de terreno complejas, como capas de grava, depósitos coluviales y formaciones de arena movediza.

Estas herramientas previenen eficazmente el colapso de los pozos y los incidentes con brocas enterradas, garantizando la calidad de la perforación y la eficiencia de la construcción.

Solicitar Cotización
Estructura
Estructura
  • Broca piloto
  • Escariador
  • Guía de centrado
  • Zapata de revestimiento
  • Martillo DTH
  • Revestimiento de acero

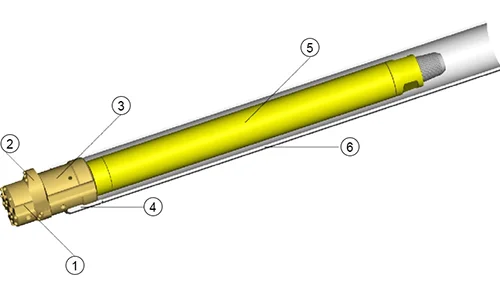

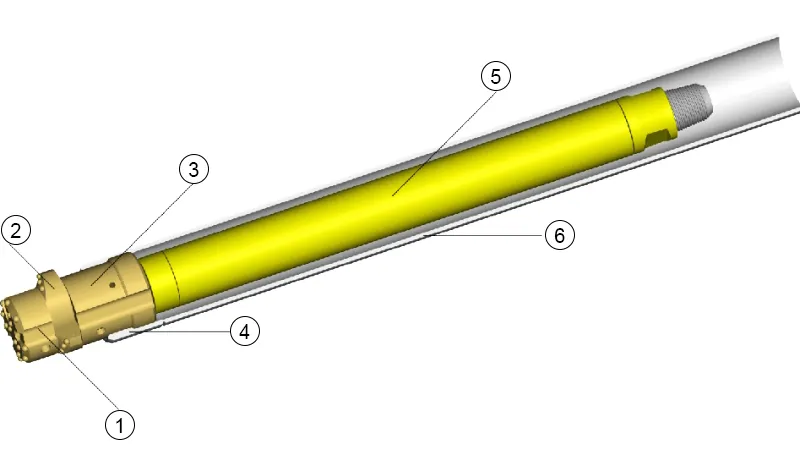

Un sistema de perforación con revestimiento excéntrico generalmente está compuesto por de un martillo DTH, un conjunto de perforación con revestimiento excéntrico, una zapata de revestimiento y el revestimiento. El conjunto de perforación excéntrico suele estar integrado por una broca piloto, una broca de escariado excéntrica, un centralizador y un mecanismo de bloqueo/desbloqueo.

Principio de Funcionamiento
  • Principio de Funcionamiento
  • Principio de Funcionamiento

El conjunto de perforación excéntrica se ingresa a través del revestimiento hasta la zapata del revestimiento. Cuando la perforadora gira hacia adelante, la broca excéntrica se abre automáticamente por la fricción en el fondo del pozo. Bajo el impacto del martillo DTH se genera una perforación de mayor diámetro que el diámetro exterior del revestimiento. Al mismo tiempo, la guía de centrado empuja la zapata de revestimiento, permitiendo que el revestimiento avance de manera sincronizada con el proceso de perforación para estabilizar el pozo.

Una vez alcanzada la profundidad deseada, la sarta de perforación gira en sentido inverso un ángulo específico, lo que provoca la retracción de la broca excéntrica. A continuación, el conjunto de perforación puede retirarse a través del revestimiento.

Ventajas de los Sistemas de Revestimiento Excéntrico

En comparación con los sistemas de revestimiento concéntrico, los sistemas excéntricos permiten alcanzar el mismo diámetro de perforación final con un diámetro de revestimiento menor. Esto reduce el costo de los materiales, aumenta la tasa de penetración y disminuye el consumo de combustible del compresor. Los sistemas concéntricos penetran en el terreno con su diámetro completo, lo que dificulta su avance a través de rocas o terrenos duros y los hace más propensos a problemas de extracción o rotura del revestimiento. Los sistemas excéntricos evitan estos inconvenientes, ofreciendo una solución más confiable y eficiente en terrenos difíciles.

Usos principales

Los sistemas de revestimiento excéntrico se utilizan ampliamente en operaciones de perforación en formaciones de terreno duras, fracturadas, sueltas y complejas. Entre sus aplicaciones principales se incluyen la mitigación de riesgos geológicos, obras hidroeléctricas, cimentaciones para edificios de gran altura en zonas urbanas y la construcción de carreteras y ferrocarriles.

Instrucciones de Operación

Antes ingresar el conjunto por el revestimiento, inspeccione todas las conexiones y asegúrese de que la broca excéntrica pueda girar libremente. Durante la perforación, supervise el avance del revestimiento y la descarga de los materiales excavados; realice un lavado con aire comprimido a alta presión cada 0,3-0,4 m de penetración. Cuando finalice la perforación o sea necesario reemplazar la broca piloto, primero limpie el orificio y luego gire en sentido inverso a baja velocidad para retraer la broca excéntrica antes de levantar el conjunto.

Parámetros Técnicos
Modelo Ø ext. del revestimiento, mm Ø int. mín. del revestimiento, mm Ø de escariado, mm Ø int. mín. de la zapata de revestimiento, mm Ø ext. máx. de la broca piloto, mm Martillo DTH
SPM70A-70-89 89 77 98 71 70 SPM70
SPM90-85-108 108 94 114 86 85 SPM90/90-I
SPM335-85-108 108 94 114 86 85 SPM335
SPM335-90-114 114 101 118 91 90 SPM335
SPM335-100-127 127 114 136 103 100 SPM335
SPM110-120-146 146 130 156 121 120 SPM110/110- I
SPM4.5-120-146 146 130 156 121 120 SPM4.5
SPM340-120-146 146 130 156 121 120 SPM340
SPM350-140-168 168 152 185 142 140 SPM350/SPMS50
SPM350-145-178 178 152 185 146 145 SPM350/SPMS50
SPM350-150-183 183 152 198 152 150 SPM350/SPMS50
SPM360-165-194 194 185 210 166 164 SPM360/S60
SPM360-186-219 219 201 240 187 186 SPM360/S60
SPM380-203-245 245 221 270 206 203 SPM380/S80
SPM300-241-273 273 257 300 242 241 SPM380/S80
SPM380-285-325 325 308 365 286 285 SPM380/S80
SPMS100-285-325 325 308 365 286 285 SPMS100
SPMS100-305-355 355 327 390 307 305 SPMS100
SPMS100-325-377 377 347 400 326 325 SPMS100
