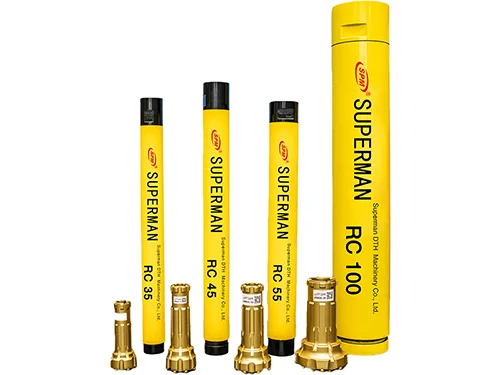

Herramientas para Perforación DTH de Circulación Inversa
La perforación DTH de circulación inversa es un método de muestreo de minerales de alta eficiencia que utiliza aire comprimido. Normalmente se utiliza con equipos de perforación RC especializados, tuberías de doble pared y sistemas de descarga de muestras.
Nuestras herramientas de perforación DTH RC constan de un martillo DTH RC, tuberías de perforación de doble pared y brocas. Estos componentes conforman el núcleo central de nuestro sistema de perforación. El martillo fractura la roca mediante impactos de alta frecuencia, mientras que en la cara de la broca se crea un efecto de succión estable que garantiza que los materiales excavados y las muestras se transporten rápidamente a través del tubo interior hasta la superficie. Este proceso asegura un muestreo continuo, una contaminación mínima y una alta representatividad de las muestras, lo que lo convierte en una opción ideal para la exploración geológica y el muestreo de minerales.
- El aire comprimido y el fluido de retorno se transportan dentro de una sarta de perforación de doble pared sellada, evitando el contacto con las paredes del pozo y previniendo la erosión. Esto reduce significativamente el riesgo de incidentes en el fondo y mantiene la estabilidad del pozo. Es especialmente efectivo en formaciones complejas o con pérdida de circulación.
- Las muestras de roca y mineral se transportan a través del canal central directamente hasta la superficie sin tocar las paredes del pozo, garantizando una alta tasa de recuperación y muestras libres de contaminación.
- Los materiales excavados se descargan a través del canal central hacia puntos de recolección designados, permitiendo un manejo centralizado, una identificación precisa de los estratos geológicos, la prevención de polvo y una menor contaminación ambiental. Esto también mejora las condiciones de trabajo, prolonga la vida útil de los equipos y aumenta la disponibilidad operativa de la perforadora.
Especialmente indicado para formaciones rocosas semiduras a duras, como granito, basalto y caliza. Ampliamente utilizado en minería, perforación de pozos de agua, exploración geológica e ingeniería de túneles. Sus ventajas principales se observan en proyectos que requieren gran profundidad, verticalidad y eficiencia de perforación.
| Modelo (SPM N/P) | Diámetro exterior del martillo, mm | Longitud del martillo (sin broca), mm | Diám. de perforación, mm | Diám. del tubo de muestras, mm | Presión de trabajo, MPa | Consumo de aire, m³/min | Rosca del sub superior | Peso, kg |
| |
90 | 991 | 95-110 | 30 | 0.7-2.1 | 4.2-14 | T 2 3/8 Box | 30 |
| |
105 | 1038 | 115-130 | 36 | 0.7-2.1 | 4.5-20 | T 2 7/8 Box | 41 |
| |
116 | 975 | 127-140 | 30 | 0.7-2.4 | 6-20.6 | T 3 1/2 Box | 48 |
| |
124 | 1038 | 133-152 | 36 | 0.7-2.4 | 6-21.5 | T 4 Box | 60.5 |
| |
154 | 1040 | 159-203 | 61 | 0.7-2.4 | 7-25.5 | T 4 5/8 Box | 89 |
| |
190 | 1254 | 203-241 | 61 | 0.7-2.4 | 10-30.5 | T 6 Box | 167 |
| |
230 | 1345 | 241-311 | 76 | 0.7-2.4 | 15-34 | T 6 5/8 Box | 263 |
| |
285 | 1410 | 311-350 | 85 | 0.7-2.4 | 20.37.8 | T 8 5/8 Box | 423.5 |
| |
330 | 1520 | 355-410 | 98 | 0.7-2.4 | 23-54.5 | M 10 3/4 Box | 921 |
| |
394 | 1807 | 406-508 | 110 | 0.7-2.4 | 27-91.4 | M 10 3/5 Box | 1308 |

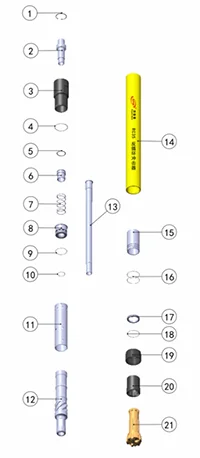

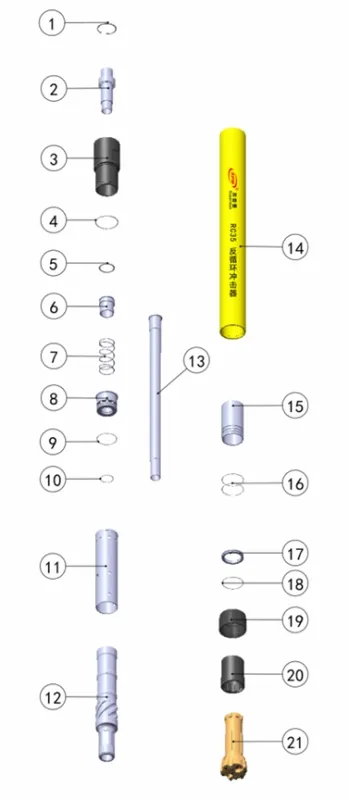

Usando como ejemplo el RC35 (la estructura de otros modelos puede diferir en sus componentes internos)
- Anillo elástico (Circlip)
- Tubo central
- Sub superior
- O-ring
- O-ring
- Válvula de retención
- Resorte
- Asiento de soporte
- O-ring
- O-ring
- Cilindro
- Pistón
- Tubo central
- Revestimiento
- Buje de rodamiento
- O-ring
- Anillo de la broca
- O-ring
- Manguito
- Sub impulsor
- Broca
